उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रांड: | कृपाल | वर्तमान श्रृंखला: | 6ए 9ए 12ए 16ए |
|---|---|---|---|
| डंडे: | 3पी | सहायक: | 1नहीं |
| संपर्क: | चांदी | तार: | एसी |
| प्रमुखता देना: | एसी चुंबकीय संपर्ककर्ता |
||

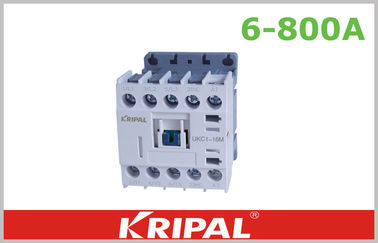

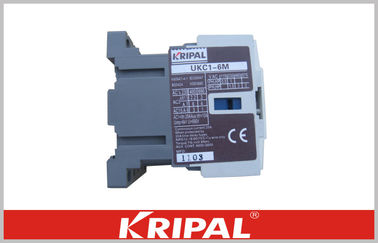

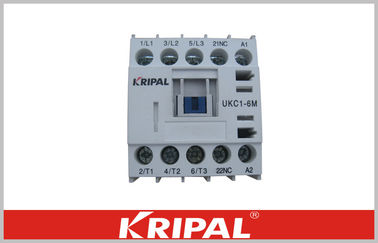

मिनी टाइप 3 पी 4 पी थर्मल चुंबकीय एसी रिले संपर्ककर्ता 6 ए 9 ए 12 ए 16 ए
यूकेसी 1 सीरीज एसी कॉन्ट्रैक्टर सर्किट में रेटेड वोल्टेज 660 वी एसी 50/60 एचजेड तक का उपयोग करने के लिए उपयुक्त है, जिससे 800 ए के लिए वर्तमान रेटेड, ब्रेकिंग, एसी मोटर को शुरू करने और नियंत्रित करने और इसे सहायक संपर्क, मैकेनिकल इंटरलॉकिंग यूनिट, स्विचओवर कैपेसिटर और आदि। थर्मल रिले के साथ, यह विद्युत चुम्बकीय स्टार्टर में जोड़ा जाता है। संपर्ककर्ता IEC 9 47-2, VDE0660 और बीएस 5452 के अनुसार उत्पादन किया जाता है।
विवरण:
पीएलसी के ट्रांजिस्टर आउटपुट द्वारा प्रत्यक्ष रूप से संपर्क करें
यूकेसी 1 के कम खपत प्रकार के संपर्ककर्ता की बिजली खपत 1.2W है।
यह संपर्ककर्ता पीएलसी या इलेक्ट्रॉनिक उपकरण जैसे ट्रांजिस्टर उत्पादन से प्रेरित हो सकता है जैसे कि फोटोइलेक्ट्रिक स्विच, या निकटता सीमा स्विच। इसलिए, 3-चरण प्रेरण मोटर ड्राइविंग के लिए इंटरफ़ेस रिले के बिना इस संपर्ककर्ता को सीधे इंटरफेस करने के लिए संभव है।
कम कुंडल बिजली की खपत काफी आवेदन लचीलापन फैलता है मानक एसी कॉल्स को 1.8 वाट की आवश्यकता होती है।
मिनी एसी संपर्ककर्ताओं के लिए लाभ:
कम खपत शक्ति
पैनल आकार सहेजा जा रहा है
उच्च प्रदर्शन को प्राप्त करने वाले पारंपरिक डीसी संचालित संपर्कदाताओं के 50% तक की स्थापना स्थान कम हो गया है।
विशेष विवरण:
| मूल्यांकन वर्तमान | AC3 (IEC60947 | एसी 1 आईथ | औक्स। संपर्क | प्रकार | |||
| 220-240V | 380-440V | 550-550V | 690V | ||||
| 6A | 1.5 केडब्ल्यू 7 ए | 2.2 केडब्ल्यू 6 ए | 3KW 5 ए | 3 केडब्ल्यू 4 ए | 20A | 1NO या 1 एनसी | UKC1-6M |
| 9 ए | 2.2 केडब्ल्यू 9ए | 4KW 9 ए | 3.7 केडब्ल्यू 6 ए | 4KW 5 ए | 20A | 1NO या 2 एनसी | UKC1-9M |
| 12A | 3KW 12 ए | 5.5KW 12 ए | 4KW 7 ए | 4KW 55 ए | 20A | 1NO या 3 एनसी | UKC1-12M |
| 16A | 4KW 15 ए | 7.5KW 16 ए | 5.5 किलो 9 ए | 4KW 5 ए | 20A | 1NO या 4 एनसी | UKC1-16M |
| एसी कुंडल वोल्ट (50/60 हर्ट्ज): 24, 36, 42, 48, 110, 115, 120, 127, 220/208, 220, 220/230, 230/240, 256, 277, 380/440, 400, 440 , 480, 500, 550 | |||||||
| लक्षण (440VAC) | |||||||
| मूल्यांकन वर्तमान | 6A | 9 ए | 12A | 18A | |||
| शॉर्ट सर्किट चालू (अधिकतम) | 380V | 60 | 90 | 120 | 160 | ||
| 660V | 72 | 108 | 144 | 180 | |||
| ब्रेकिंग चालू (अधिकतम) | 380V | 48 | 72 | 96 | 128 | ||
| 660V | 60 | 90 | 120 | 150 | |||
| ऑपरेशन चक्र प्रति घंटे | एसी -3 | 1800 | 1800 | 1800 | 1800 | ||
| एसी-4 | 300 | 300 | 300 | 300 | |||
| विद्युत जीवन समय (10, 000 बार) | एसी -3 | 100 | 100 | 100 | 100 | ||
| एसी-4 | 20 | 20 | 20 | 20 | |||
| मैचानिकल लाइफ टाइम (1000 बार) | 1200 | 1200 | 1200 | 1200 | |||
| औक्स संपर्क | मानक विन्यास | 1NO | 1NO | 1NO | 1NO | ||
| शीर्ष माउंटिंग | ए.यू. -2 M / 4M | ए.यू. -2 M / 4M | ए.यू. -2 M / 4M | ए.यू. -2 M / 4M | |||
| पैनल स्थापना | ग्रिड स्क्रू | ग्रिड स्क्रू | ग्रिड स्क्रू | ग्रिड स्क्रू | |||
| कुंडली के लक्षण | |||||||
| कुंडल वोल्टेज | एसी | ||||||
| कुंडल खपत (वीए) | 2 | ||||||
| पिक-आईपी | 32va | ||||||
| बनाए रखें | 6va | ||||||
| पिक-अप वोल्टेज का चयन (%) | 80-110 | ||||||
| समूह-आउट वोल्टेज का चयन (%) | 30-40 | ||||||
| पिक-अप बार | 10-20 | ||||||
| समूह-आउट समय | 35-45 | ||||||
कुंडल वोल्टेज (एसी):
24 वी, 36 वी, 42 वी, 48 वी, 110 वी, 115 वी, 120 वी, 200 वी, 220 वी, 240 वी, 256 वी, 277 वी, 380 वी, 400 वी, 440 वी, 480 वी, 500 वी, 550 वी
डीसी मिनी कॉन्टैक्टर के लिए मुख्य आवेदन फ़ील्ड:
बाहर के दरवाजे के लिए प्रकाश
कार धोने की सुविधा
सीने के ऊपर उठाना
खेल सुविधाओं की रोशनी
पंप
कंप्रेसर
व्यापारिक मशीन
चित्रकारी मशीन
केस दिखाएं
तारों में वोल्टेज ड्रॉप छोटा होने के बाद से नियंत्रण तार की लंबाई का विस्तार करना संभव है।
क्यों क्रैबल इलेक्ट्रिक का चयन करें?
लंबा इतिहास: हम 1 9 87 में स्थापित, विद्युत प्रणाली में 25 से अधिक वर्षों से विशेष।
प्रमाणन: हमने ISO9001: 2000 और सीसीसी, आरओएचएस, सीई, सीबी, सेमीको, एसएए, केएएमए पारित किया है ...
मोल्ड टूलींग: वे हमारे कारखाने में डिज़ाइन और निर्मित हैं जो ओडीएम के लिए हमारी ताकत है
कच्ची सामग्री: वे वास्तविक और ब्रांड नए हैं
प्रसंस्करण: लगभग सभी प्रक्रियाएं हमारी अपनी कार्यशालाओं में पूरी की जाती हैं
गुणवत्ता नियंत्रण: हम प्रत्येक आइटम के लिए गुणवत्ता नियंत्रण को अलग से बनाते हैं और गंभीर गुणवत्ता रखते हैं
हमारे ब्रांड को आगे बढ़ाने के लिए नियंत्रण प्रणाली
