उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रांड: | कृपाल | वर्तमान श्रृंखला: | 9 ए, 12A, 18A, 22A |
|---|---|---|---|
| डंडे: | 3 पी | सहायक: | 1NO + 1NC |
| संपर्क: | 85% एजीसीडीओ | कुंडल: | एसी/डीसी |
जीएमसी चुंबकीय एसी / डीसी संपर्ककर्ता स्विच यूकेसी (डी) 1-9 ए, 12 ए, 18 ए, 22 ए 220 वी ~ 690 वी 1NO 1 एनसी वैकल्पिक सहायक उपकरण
विवरण:
जीएमसी श्रृंखला चुंबकीय एसी / डीसी संपर्ककर्ता एसी मोटर बनाने, तोड़ने, अक्सर शुरू करने और नियंत्रित करने के लिए 800 ए तक रेटेड रेटेड वोल्टेज 660 वी एसी 50/60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त हैं और इसे सहायक के साथ जोड़ा जा सकता है संपर्क, मैकेनिकल इंटरलॉकिंग यूनिट, स्विचओवर कैपेसिटर आदि। थर्मल रिले के साथ, इसे विद्युत चुम्बकीय स्टार्टर में जोड़ा जाता है। संपर्ककर्ता आईईसी 9 47-2, वीडीई 066 और बीएस 5452 के अनुसार उत्पादित होता है।

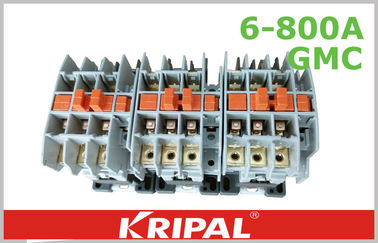

कवर के बिना:

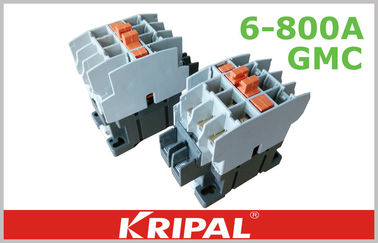

कवर के साथ
वैकल्पिक सहायक उपकरण:
लक्षण
1. एसी / डीसी संपर्ककर्ता के शीर्ष पर बिजली के झटके को रोकने के लिए कवर।
2. एसी संपर्ककर्ता सीधे अन्य फिटिंग के बिना जुड़ा जा सकता है
3. शिकंजा या 35 मिमी डीआईएन रेल पर सीधे स्थापित किया गया
विशेष विवरण:
| प्रकार | एसी 3 कर्तव्य | जीवनकाल (x 104) | औक्स। संपर्क करें | ||||
| 200 ~ 240V | 380 ~ 440V | 500 ~ 550V | 690V | विद्युतीय | यांत्रिक | ||
| UKC1-9 | 2.5 किलोवाट 11 ए | 5 किलोवाट 9 ए | 4 किलोवाट 7 ए | 4 किलोवाट 5 ए | 250 | 2500 | 1NO1NC |
| UKC1-12 | 3.5 किलोवाट 13 ए | 5.5 किलोवाट 12 ए | 7.5 किलोवाट 12 ए | 7.5 किलोवाट 9 ए | 250 | 2500 | |
| UKC1-18 | 4.5 किलोवाट 18 ए | 7.5 किलोवाट 18 ए | 7.5 किलोवाट 13 ए | 7.5 किलोवाट 9 ए | 250 | 2500 | |
| UKC1-22 | 5.5 किलोवाट 22 ए | 11 किलोवाट 22 ए | 15 किलोवाट 22 ए | 15 किलोवाट 18 ए | 250 | 2500 | |
कुंडल वोल्टेज (एसी):
50 हर्ट्ज: 24 वी, 42 वी, 48 वी, 100 वी, 110 वी, 220 वी, 240 वी, 380 वी, 400 वी, 415 वी, 440 वी, 500 वी, 550 वी
60 हर्ट्ज: 24 वी, 48 वी, 110 वी, 120 वी, 208 वी, 220 वी, 240 वी, 277 वी, 380 वी, 440 वी, 480 वी, 600 वी
कुंडल वोल्टेज (डीसी):
12 वी, 20 वी, 24 वी, 48 वी, 60 वी, 80 वी, 100 वी, 110 वी, 125 वी, 200 वी, 220 वी, 250 वी
एसी / डीसी संपर्क में चार मुख्य घटक हैं:
(1) विद्युत चुम्बकीय प्रणाली, आकर्षण कॉइल, एक जंगली लौह कोर और स्थैतिक लौह कोर सहित;
(2) संपर्क प्रणाली, जिसमें तीन मुख्य संपर्क शामिल हैं और दो सामान्य रूप से खुले हैं, दो सहायक सामान्य रूप से बंद संपर्क हैं, यह और चलने योग्य लौह कोर एक दूसरे से जुड़े हुए हैं;
(3) मुख्य क्षमता को जलाने से, चाप को जल्दी से काटने के लिए, बड़ी क्षमता के आर्क बुझाने की मशीन, आर्क बुझाने वाले उपकरण के साथ सामान्य एसी संपर्ककर्ता;
(4) इन्सुलेशन आवरण और सहायक उपकरण, सभी प्रकार के वसंत, एक संचरण तंत्र, एक शॉर्ट सर्किट अंगूठी, तारों का स्तंभ।
आईईसी उपयोग श्रेणियां
एसी / डीसी संपर्ककर्ता की वर्तमान रेटिंग उपयोग श्रेणी पर निर्भर करती है। मानक 60 9 47 में उदाहरण आईईसी श्रेणियों को इस प्रकार वर्णित किया गया है:
एसी -1 - गैर-प्रेरक या थोड़ा अपरिवर्तनीय भार, प्रतिरोध भट्टियां
एसी -2 - पर्ची-अंगूठी मोटर से शुरू: प्रारंभ, स्विचिंग-ऑफ
एसी -3 - मोटर के गति के बाद ही गिलहरी-पिंजरे के मोटर्स और स्विचिंग-ऑफ से शुरू हो रहा है। (लॉक रोटर एम्प्स (एलआरए) बनाएं, ब्रेक फुल लोड एम्प्स (एफएलए))
एसी -4 - गंदगी और पिघलने वाले कर्तव्य के साथ गिलहरी-पिंजरे के मोटर्स की शुरुआत। रैपिड स्टार्ट / स्टॉप। (एलआरए बनाओ और तोड़ो)
सामान्य काम करने की स्थितियों और स्थापना की स्थिति
1. वायु पर्यावरण के आसपास -5 से +50 डिग्री सेल्सियस तक है।
2. ऊंचाई 2000 मीटर से अधिक नहीं है।
3. लंबवत के साथ झुकाव 5 डिग्री से अधिक नहीं है।
4. स्थापना साइटों की प्रदूषण की डिग्री स्तर 3 है।
5. स्थापना श्रेणी कक्षा II है।
6. महत्वपूर्ण शेक और सदमे और कंपन की कोई जगह नहीं है।
केआरआईपीएएल के मुख्य उत्पाद:
रोटरी आइसोलेटर स्विच, वाटरप्रूफ स्विच सॉकेट, औद्योगिक प्लग सॉकेट, केबल फ्लोट लेवल स्विच, टर्मिनल जंक्शन बॉक्स, सौर फोटोवोल्टिक इन्वर्टर, सर्किट ब्रेकर एसी संपर्क, थर्मल अधिभार रिले, औद्योगिक बिजली वितरण बॉक्स और आदि
