उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रोडक्ट का नाम: | ऑनलाइन अप | संरक्षण वर्ग: | आईपी20 |
---|---|---|---|
कंप्यूटर मॉनिटर पोर्ट: | मानक S232, वैकल्पिक ODBUS | मीन टाइम बिफोर फेल्योर (MTBF): | 200,000 घंटे से ऊपर |
अधिकतम रिसाव वर्तमान (एमए): | 100mA | आउटपुट पावर फैक्टर: | 0.8 (अंतराल) |
हाई लाइट: | ऑनलाइन अप पावर,कम आवृत्ति ऑनलाइन अप |

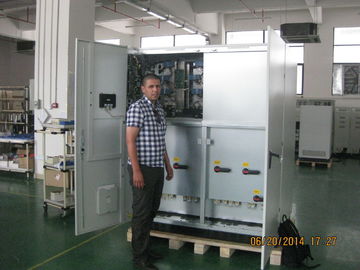

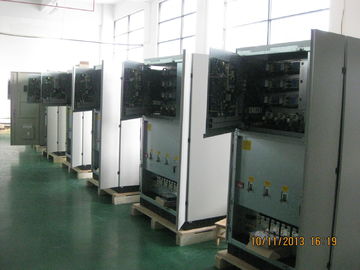

औद्योगिक 160 केवीए से 400 केवीए के लिए समानांतर ऑनलाइन कम आवृत्ति यूपीएस
परिचय:पावरवैल्यू (Ⅱ) को आउटपुट आइसोलेशन ट्रांसफॉर्मर के साथ डीएसपी नियंत्रित ऑनलाइन एलएफ यूपीएस अपग्रेड किया गया है।यह आपके महत्वपूर्ण और औद्योगिक भार के लिए आपकी सही बड़ी क्षमता वाला पावर शील्ड हो सकता है।
गुणवत्ता बिजली आपूर्ति
एचआरडी पीवी (द्वितीय) श्रृंखला एक ऑन-लाइन डबल रूपांतरण (वीएफआई) यूपीएस है जिसमें आइसोलेशन आउटपुट ट्रांसफॉर्मर, यूनिट क्षमता 10 केवीए से 400 केवीए तक है।यह विद्युत बिजली आपूर्ति लाइन पर हस्तक्षेप के प्रति प्रतिरक्षित है क्योंकि इसमें विशेष इनपुट और आउटपुट फिल्टर हैं।उच्च गति डीएसपी प्रोसेसर के साथ विश्व की अग्रणी डीएसपी तकनीक को सिस्टम की उच्च स्थिरता की गारंटी देने और सभी प्रकार के कठोर भार के लिए स्थिर आउटपुट बिजली की आपूर्ति देने के लिए अपनाया जाता है।
बिल्कुल सही आवेदन:मध्य और बड़े डेटा केंद्र, दूरसंचार, वित्त, यातायात, रक्षा, चिकित्सा, शिक्षा, ऊर्जा, निर्माण, उद्योग, आदि।
अधिकतम विश्वसनीयता
उन्नत डीपीएस प्रौद्योगिकी उपकरण विश्वसनीयता में काफी सुधार करता है, क्योंकि इलेक्ट्रॉनिक घटकों में कमी से टूटने की संभावना कम हो जाती है।माइक्रोप्रोसेसर द्वारा डिजिटल नियंत्रण प्रदान किया जाता है, जो पीवी (II) श्रृंखला में सभी आंतरिक मापदंडों को नियंत्रित करता है, इस प्रकार विश्वसनीयता और प्रदर्शन में वृद्धि होती है।समानांतर कनेक्शन में, डिजिटल नियंत्रण धाराओं के संतुलन को सुनिश्चित करता है, जो आम तौर पर यूपीएस इकाइयों के बीच कंपन और तापमान जैसी घटनाओं के कारण समय के साथ बदलता है और मैन्युअल ट्यूनिंग की आवश्यकता के बिना सूचनाओं के आदान-प्रदान को सुनिश्चित करता है।MTBF>200,000h.PV(II) को डिजाइन किया गया है ताकि पहली इकाई की स्थापना के बाद भी इसे समानांतर में जोड़ा जा सके।समानांतर कॉन्फ़िगरेशन, डुअल बस फ़ंक्शन और डायनेमिक डुअल बस सिस्टम जैसे उपलब्ध विभिन्न कॉन्फ़िगरेशन के लिए बिजली की उपलब्धता को बढ़ाया जा सकता है।
हाई स्पीड डीएसपी प्रोसेसर:ऑपरेशन को अधिक तेज़ और स्थिर सुनिश्चित करना
आउटपुट 100% असंतुलित लोड
अप लोड कॉन्फ़िगरेशन के प्रकारों को संतुष्ट करने के लिए 3phase 100% असंतुलित भार स्वीकार कर सकते हैं।
ईसीओ समारोह:अच्छी बिजली की स्थिति के तहत, यूपीएस ईसीओ मोड में काम कर सकता है, दक्षता 98% तक पहुंच सकती है, हरित और ऊर्जा की बचत;
औद्योगिक भार के लिए यूपीएस
पीवी-प्लस अपनी मजबूत अधिभार क्षमता, आउटपुट गैल्वेनिक अलगाव और कम हार्मोनिक वर्तमान विरूपण के साथ, औद्योगिक अनुप्रयोगों के लिए आदर्श समाधान है।
उच्च बैटरी प्रवाह के लिए धन्यवाद, पीवी प्लस सीरीज बड़े बैटरी बैंकों के साथ काम करने के लिए उपयुक्त है क्योंकि यह बैटरी निर्माता द्वारा अनुशंसित 10 घंटे में रिचार्जिंग की गारंटी दे सकता है।
ऑपरेटिंग लचीलापन:पीवी (द्वितीय) श्रृंखला की सभी पावर रेटिंग का उपयोग फ़्रीक्वेंसी कन्वर्टर्स 50 से 60 हर्ट्ज और इसके विपरीत के रूप में भी किया जा सकता है।
रंगीन बहुआयामी पैनल
7 इंच का रंगीन बहुक्रियाशील पैनल यूपीएस के आसान और मानवीय संचालन की अनुमति देता है।यह सबसे महत्वपूर्ण मापदंडों तक पहुंच प्रदान करता है: स्थिति और अलार्म, नियंत्रण आदेश, इनपुट, आउटपुट, बैटरी माप (पावर, करंट, वोल्टेज, आवृत्ति और तापमान) और सेटिंग्स।पीवी (द्वितीय) श्रृंखला की निदान प्रणाली में 128 अलार्म या संदेश शामिल हैं जो किसी भी घटना की सटीक और विस्तृत पहचान की अनुमति देते हैं।
उन्नत बैटरी प्रबंधन (एबीएम)
इष्टतम बैटरी प्रबंधन में शामिल हैं:
कर्मियों के लिए अधिकतम सुरक्षा
बैक फीड प्रोटेक्शन डिवाइस अपस्ट्रीम डिस्ट्रीब्यूशन बोर्ड में किसी भी वोल्टेज बैक फीड को रोकता है, इस प्रकार रखरखाव कर्मियों की सुरक्षा सुनिश्चित करता है।
पूर्ण फ्रंट एक्सेस और सुविधाजनक केबल कनेक्शन
पूर्ण फ्रंटल एक्सेस सभी बिजली और इलेक्ट्रॉनिक घटकों के लिए है, जो आवश्यक फर्श की जगह को कम करता है और परिणामस्वरूप स्थापना लागत को कम करता है।
ऊपर और नीचे केबल कनेक्शन के साथ कॉन्फ़िगर किया गया
सही मानव-मशीन संचार
यूपीएस मॉनिटर सॉफ्टवेयर सबसे महत्वपूर्ण जानकारी जैसे इनपुट और आउटपुट वोल्टेज, लागू लोड, शेष बैक-अप समय आदि को बार ग्राफ के रूप में प्रदर्शित करता है।सॉफ्टवेयर खराबी के निदान के समर्थन में, विफलता की स्थिति में भी जानकारी प्रदान करने में सक्षम है।यूपीएस मॉनिटर सॉफ्टवेयर का उपयोग लंबे समय तक ब्लैक आउट की स्थिति में सभी खुले सिस्टम के स्वचालित शटडाउन को प्रोग्राम करने के लिए किया जा सकता है।पीवी प्लस लैन या वैन नेटवर्क पर अनुप्रयोगों के लिए नेटवर्क एजेंट के साथ भी काम कर सकता है।
यूपीएस में निम्नलिखित हार्डवेयर इंटरफेस होते हैं:
उन्नत समानांतर
अधिकतम 8 इकाइयों तक समानांतर और सामान्य बैटरी पैक साझा करें। 10-80kva समानांतर कार्ड के साथ समानांतर;100kva-400kva, बुनकर प्रतिक्रिया के साथ समानांतर कार्ड और विभिन्न क्षमता UPS भी समानांतर हो सकते हैं;
गतिशील दोहरी बस प्रणाली
दोहरे बस विन्यास में स्थापित दो स्वतंत्र प्रणालियों को सिस्टम विस्तार या रखरखाव के लिए किसी भी समय एक साथ मिला दिया जा सकता है।यह रखरखाव के मामले में या दोनों प्रणालियों के अतिरेक स्तर को बदलने के लिए आवश्यक होने पर आपकी स्थापना में बहुत लचीलापन प्रदान करता है।
इवेंट लोग:1000 ऐतिहासिक घटनाओं को बचाया जा सकता है, जो अप ऑपरेशन की स्थिति का पता लगाने में आसान है और रखरखाव के लिए उपयोगी है
तकनीकी विनिर्देश:
1) 10-120 केवीए विनिर्देश:
2) 160-400 केवीए उत्पाद विनिर्देश पैरामीटर तालिका:
नमूना |
PV33160 ii |
PV33200 ii |
PV33250 ii |
PV33300 ii |
PV33350 ii |
PV33400 ii |
||||||||||||||||||
क्षमता |
160केवीए |
200केवीए |
250 केवीए |
300 केवीए |
350केवीए |
400 केवीए |
||||||||||||||||||
6 नाड़ी |
12 नाड़ी |
6 नाड़ी |
12 नाड़ी |
6 नाड़ी |
12 नाड़ी |
6 नाड़ी |
12 नाड़ी |
6 नाड़ी |
12 नाड़ी |
6 नाड़ी |
12 नाड़ी |
|||||||||||||
सिस्टम पैरामीटर |
||||||||||||||||||||||||
आउटपुट पावर फैक्टर |
0.8 (अंतराल) |
|||||||||||||||||||||||
कुल मिलाकर दक्षता (सामान्य मॉडल) लोड 100% |
94% |
|||||||||||||||||||||||
लोड 50% |
92% |
|||||||||||||||||||||||
समग्र दक्षता: (ईसीओ मोड) 100% लोड करें |
98% |
|||||||||||||||||||||||
अधिकतम रिसाव वर्तमान (एमए) |
100 |
|||||||||||||||||||||||
स्टैंडबाय आर्थिक मॉडल |
मानक कार्य |
|||||||||||||||||||||||
मीन टाइम बिफोर फेल्योर (MTBF) |
200,000 घंटे से ऊपर |
|||||||||||||||||||||||
शुष्क संपर्क संकेत |
मानक तीन नियंत्रण संकेत (बैटरी कम, बैटरी डिस्चार्ज, बाईपास / ब्रेकडाउन); वैकल्पिक 14 नियंत्रण संकेत (आउटपुट 12Vdc 80mA) |
|||||||||||||||||||||||
कंप्यूटर मॉनिटर पोर्ट |
मानक S232, वैकल्पिक ODBUS |
|||||||||||||||||||||||
चल रहा तापमान |
0 ~ 40 डिग्री सेल्सियस |
|||||||||||||||||||||||
अधिकतम सापेक्ष आर्द्रता |
95% (गैर संघनक) |
|||||||||||||||||||||||
शीतलक |
जबरन वेंटिलेशन (लोड के साथ पंखे की गति में बदलाव) |
|||||||||||||||||||||||
अधिकतम ऊंचाई |
1000 मीटर रेटेड पावर (बढ़ती 100 मीटर कम 1%) अधिकतम 4000 मीटर |
|||||||||||||||||||||||
शोर डीबी |
54 ~ 62 |
|||||||||||||||||||||||
संरक्षण वर्ग (एन 60529) |
आईपी20 |
|||||||||||||||||||||||
तार के रास्ते का इनलेट और आउटलेट |
नीचे / पीछे |
|||||||||||||||||||||||
सुरक्षा मानक |
सुरक्षा: GB4943, EN 50091-1, विद्युत चुम्बकीय संगतता: GB7260.2, जीबी/टी 17626.2 ~ 5ईएमसी, एन 50091-2 |
|||||||||||||||||||||||
भौतिक पैरामीटर |
||||||||||||||||||||||||
चौड़ा (मिमी) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
गहरा * उच्च (मिमी) |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
वजन (किग्रा) |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
||||||||||||
इनपुट रेक्टिफायर विशेषताएं |
||||||||||||||||||||||||
रेटेड वोल्टेज |
380/400/415VAC तीन चरण तीन तार |
|||||||||||||||||||||||
वोल्टेज सीमा |
± 15% (± 25% समायोज्य) |
|||||||||||||||||||||||
मूल्यांकन आवृत्ति |
50/60 हर्ट्ज स्वचालित पहचान |
|||||||||||||||||||||||
आवृति सीमा |
45 ~ 65 |
|||||||||||||||||||||||
निवेश शक्ति धीमी शुरुआत समारोह |
हाँ, 0 - 100%, 10-300 सेकंड पर सेट किया जा सकता है |
|||||||||||||||||||||||
इनपुट शक्ति कारक cosφ |
रीचेबल 0.99 (प्लस हार्मोनिक फिल्टर) |
|||||||||||||||||||||||
इनपुट वर्तमान हार्मोनिक घटक (THDi) |
कर सकते हैं<5%(प्लस हार्मोनिक फिल्टर) |
|||||||||||||||||||||||
अधिकतम इनपुट वर्तमान [ए] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
रेक्टिफायर की आउटपुट विशेषता |
||||||||||||||||||||||||
वोल्टेज बनाए रखें (20 डिग्री सेल्सियस) |
बैटरी टाइप1 और 2 :V =435Vdc (2.266 x el.) |
बैटरी टाइप 1 और 2 : वी =544वीडीसी (2.266 एक्स एल.) |
||||||||||||||||||||||
बैटरी प्रकार 3: वी = 424 वीडीसी (2.21 x एल।) |
बैटरी प्रकार 3 : वी = 530 वीडीसी (2.21 x एल।) |
|||||||||||||||||||||||
बैटरी प्रकार 0: टाइप 1 और 2 के बीच वोल्टेज मान, वोल्टेज विनियमन सीमा: वी = 400 ~ 460 वीडीसी |
बैटरी प्रकार 0: प्रकार 1 और 2 के बीच वोल्टेज मान, वोल्टेज विनियमन सीमा: वी = 500 ~ 575 वीडीसी |
|||||||||||||||||||||||
चार्जिंग वोल्टेज (20 डिग्री सेल्सियस) |
बैटरी टाइप1 और 2 :V (%रिचार्जिंग<95%)=445Vdc (2.32 x el.) |
बैटरी टाइप 1 और 2: वी (% रिचार्जिंग <95%) =557वीडीसी (2.32 एक्स एल.) |
||||||||||||||||||||||
बैटरी प्रकार 3: वी (% रिचार्जिंग <95%) = 460 वीडीसी (2.4 x एल।) |
बैटरी प्रकार 3: वी (% रिचार्जिंग <95%) =576वीडीसी (2.4 x एल.) |
|||||||||||||||||||||||
बैटरी प्रकार 0: टाइप 1 और 2 के बीच वोल्टेज मान, वोल्टेज विनियमन सीमा: वी = 400 ~ 460 वीडीसी |
बैटरी प्रकार 0: प्रकार 1 और 2 के बीच वोल्टेज मान, वोल्टेज विनियमन सीमा: वी = 500 ~ 575 वीडीसी |
|||||||||||||||||||||||
उच्चतम चार्जिंग वोल्टेज |
445V |
556वी |
||||||||||||||||||||||
चार्जर आउटपुट वोल्टेज विनियमन सटीकता |
1% |
|||||||||||||||||||||||
डीसी तरंग वोल्टेज घटक |
≤1% |
|||||||||||||||||||||||
बैटरी |
||||||||||||||||||||||||
यूनिट नंबर (रेटेड वोल्टेज) |
192 इकाइयां(384वीडीसी) |
240 इकाइयां (480VDC) |
||||||||||||||||||||||
वर्तमान सेटिंग चार्ज करना |
0.1 सी (बैटरी क्षमता) |
|||||||||||||||||||||||
बैटरी डिस्चार्ज एंड वोल्टेज |
बैटरी प्रकार 1,2 और 3: नो-लोड डिस्चार्ज करंट, वीमिन = 346 [वी डीसी] |
बैटरी प्रकार 1,2 और 3: नो-लोड डिस्चार्ज करंट, Vmin = 433 [V dc] |
||||||||||||||||||||||
बैटरी टाइप 1,2 और 3: आउटपुट करंट = आह क्षमता, वीमिन = 316 [वी डीसी] |
बैटरी प्रकार 1,2 और 3: आउटपुट करंट = आह क्षमता, वीमिन = 395 [वी डीसी] |
|||||||||||||||||||||||
बैटरी प्रकार 1,2,3: आउटपुट चालू> आह क्षमता, वीमिन = 306 [वी डीसी] |
बैटरी प्रकार 1,2 और 3: आउटपुट करंट> आह क्षमता, वीमिन = 383 [वी डीसी] |
|||||||||||||||||||||||
बैटरी प्रकार 0: फ़ैक्टरी डिफ़ॉल्ट मान सेट करता है, Vmin = 320 [Vdc] रेगुलेटिंग रेंज: Vmin = 300 ~ 360V [V dc] |
बैटरी प्रकार 0: फ़ैक्टरी डिफ़ॉल्ट मान सेट करता है, Vmin = 400 [V dc] रेगुलेटिंग रेंज: वीमिन = 375 ~ 450 वी [वी डीसी] |
|||||||||||||||||||||||
इन्वर्टर आउटपुट |
||||||||||||||||||||||||
रेटेड क्षमता [केवीए] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
रेटेड पावर [किलोवाट] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
रेटेड वोल्टेज [वी] |
380/400/415VAC तीन-चरण चार-तार |
|||||||||||||||||||||||
रेटेड वर्तमान [ए] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
चरण वोल्टेज सेटिंग |
200 ~ 244 वी (नियंत्रण बोर्ड) |
|||||||||||||||||||||||
पीक फैक्टर |
3:1 |
|||||||||||||||||||||||
तरंग |
साइन तरंग |
|||||||||||||||||||||||
वोल्टेज चरण शिफ्ट (डिग्री) 100% संतुलित भार |
± 1' |
|||||||||||||||||||||||
वोल्टेज चरण शिफ्ट (डिग्री) 100% असंतुलित भार |
± 2' |
|||||||||||||||||||||||
चरण वोल्टेज अंतर 100% संतुलन भार |
± 1% |
|||||||||||||||||||||||
चरण वोल्टेज अंतर 100% असंतुलित भार |
± 3% |
|||||||||||||||||||||||
कुल हार्मोनिक सामग्री (THD v) 100% रैखिक भार |
<2% |
|||||||||||||||||||||||
कुल हार्मोनिक सामग्री (THD v) 100% गैर-रैखिक भार |
<5% |
|||||||||||||||||||||||
स्थिर-राज्य वोल्टेज स्थिरता |
± 1% |
|||||||||||||||||||||||
क्षणिक वोल्टेज प्रतिक्रिया |
± 5% 10ms . के भीतर |
|||||||||||||||||||||||
मूल्यांकन आवृत्ति |
इनपुट के रूप में ही |
|||||||||||||||||||||||
आवृत्ति स्थिरता |
जब अतुल्यकालिक, ± 0.5% ; सिंक्रनाइज़ेशन, ± 2% पैनल ऑपरेशन द्वारा ± 1 ~ 5% पर सेट किया जा सकता है) |
|||||||||||||||||||||||
अधिभार |
600' / 10' / 1' (110/125/150% रेटेड वर्तमान) |
|||||||||||||||||||||||
शॉर्ट सर्किट 0.1s |
डबल इनपुट |
|||||||||||||||||||||||
इन्वर्टर दक्षता (लोड 100%) |
98% |
|||||||||||||||||||||||
उपमार्ग |
||||||||||||||||||||||||
रेटेड क्षमता [केवीए] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
रेटेड वोल्टेज [वी] |
380/400/415VAC तीन-चरण चार-तार |
|||||||||||||||||||||||
इनपुट वोल्टेज रेंज |
± 15% (नियंत्रण कक्ष से समायोजित किया जा सकता है ± 10%, ± 20%) |
|||||||||||||||||||||||
रेटेड आवृत्ति [हर्ट्ज] |
50 / 60 |
|||||||||||||||||||||||
आवृति सीमा |
± 2% (नियंत्रण कक्ष ± 5% से समायोजित किया जा सकता है) |
|||||||||||||||||||||||
"स्टैंड-बाय ऑन" (आर्थिक मोड, बायपास स्विच टू इन्वर्टर)रूपांतरण समय |
2~5ms |
|||||||||||||||||||||||
इन्वर्टर/बाईपास स्थानांतरण समय |
<1ms |
|||||||||||||||||||||||
अधिभार |
10'/1'/18" (150/175/200% रेटेड वर्तमान) |
|||||||||||||||||||||||
मानक विन्यास |
फ़ीड प्रवाह संरक्षण, स्वतंत्र रूप से पृथक बायपास |
|||||||||||||||||||||||
नोट: 120VAC पावर ग्रिड 10-200kva उपलब्ध हैं;
